Эффективная и безопасная работа оборудования зависит от автоматизации энергообъекта. Цифровые технологии оптимизируют рабочие процессы, оперативно-диспетчерское управление, минимизируют риски аварий. Об уровнях автоматизации, функциях, этапах внедрения и экономической выгоде рассказываем в деталях.

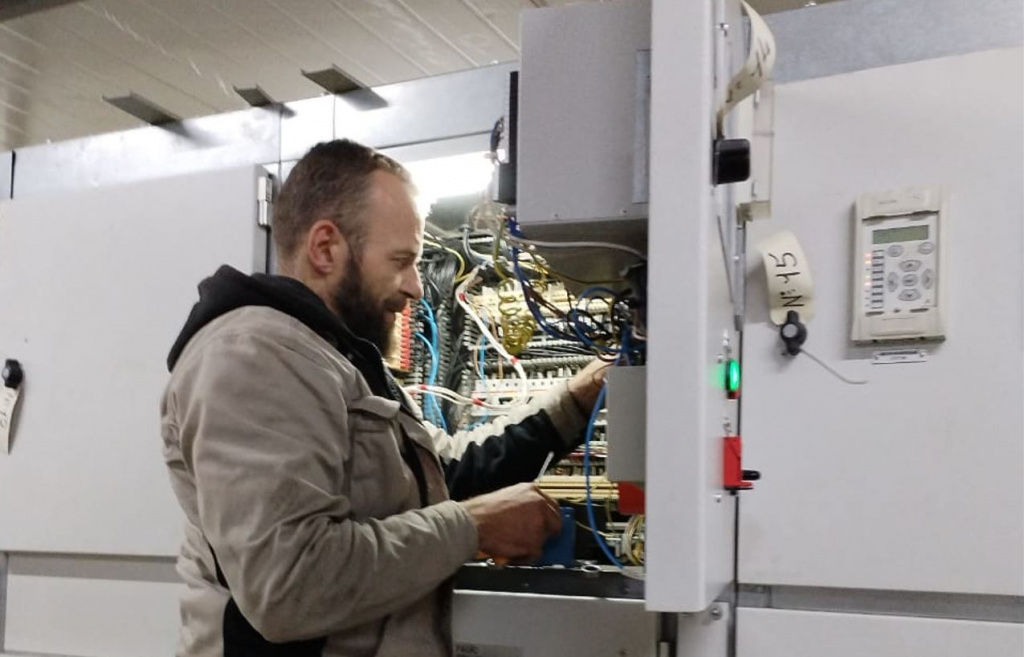

Это комплекс технических и программных средств для управления, контроля и защиты электрооборудования. АСУ ТП подстанции проектируют на базе цифровых терминалов и контроллеров с выходом на диспетчерские пункты для дистанционного управления через цифровые сети. На платформе они интегрируются с пожарной сигнализацией, видеонаблюдением, системой контроля управления доступом.
Отличия автоматизированной подстанции от традиционной
| Критерии | Традиционная подстанция | Цифровая подстанция |
|---|---|---|
| Передача данных | Аналоговые сигналы передаются через медный кабель | Преобразование сигнала в цифровой через AUL/MU и передача по ВОЛС |
| Кабельное хозяйство | Километры контрольных кабелей с коллекторами | Оптоволокно заменяет десятки медных проводов |
| Размещение ОПУ | Большие залы для размещения шкафов и вторичного оборудования | Стойки с серверами и ИЭУ |
| Контроль исправности сетей | Периодический ручной | Автоматическая диагностика 24/7 |
Архитектура (стандарт МЭК 61850) включает 3 уровня мониторинга и управления, связанных между собой цифровыми шинами.
Они заключаются в автоматизации процессов, сборе и анализе информации. Это необходимо для предупреждения аварий, распределения ресурса, сокращения простоя оборудования.

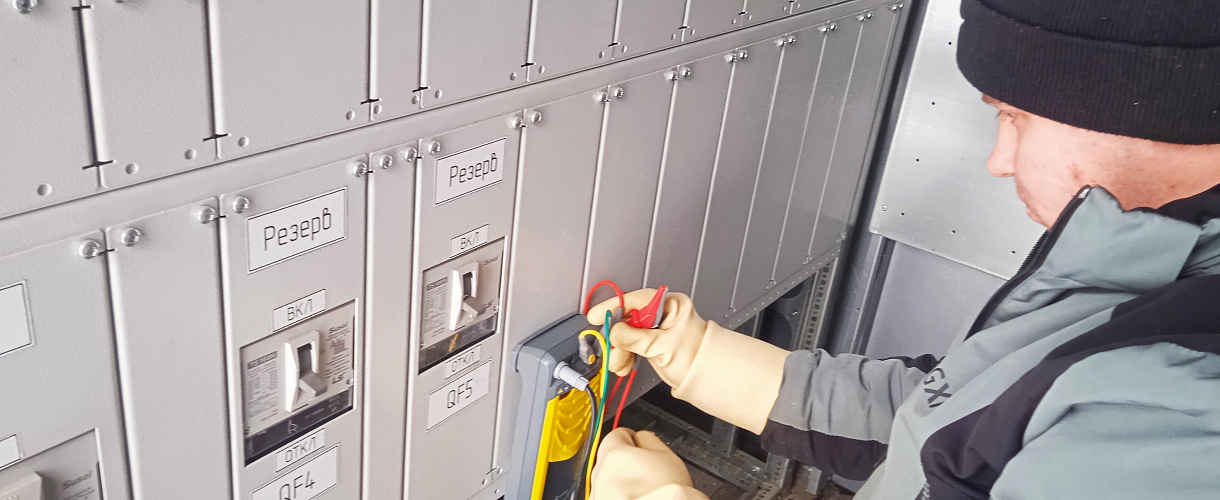

С помощью средств диагностики: анализаторов качества электроэнергии и контроллеров ежесекундно система мониторинга подстанции:
Система мониторинга подстанции мгновенно реагирует на внештатные ситуации. При перегрузке сети, повреждении изоляции, коротком замыкании срабатывает релейная защита. Устройство РЗА отправляет команду через цифровую шину на выключатель. На АРМ оператора приходит сообщение о проблеме. В мнемосхеме в окне тревоги загорается красный индикатор и раздается громкий звук.
Для защиты РЗА разрывает электрическую цепь, отключает линию, трансформатор и шину. При кратковременной задержке через несколько секунд при условии исчезновении проблемы происходит повторное включение. При потере питания система идентифицирует аварию и с помощью АВР переключает АСУ ТП подстанцию на резервный источник.
Автоматизация трансформаторных подстанций позволяет мониторить токи/ напряжения с частотой: 1000-2000 Гц. После срабатывания запрограммированного триггера происходит регистрация показателей и составление осциллограммы с точностью до миллисекунды. Данные сохраняются в архиве событий на устройстве РАС, на сервере в едином формате (Comtrade). Выделенный сервер собирает файлы с осциллограммами и информацию со всех источников, объединяет фрагменты и составляет технический отчет для анализа.
Автоматизация трансформаторных подстанций позволяет с помощью технических и программных средств дистанционно передавать информацию на диспетчерские/ общеподстанционные пункты. Телемеханика (ТПСУ) решает 4 задачи. С помощью:
Внедрение унифицированных протоколов, пришедших на смену Modbus, DNP3, позволило объединить устройства РЗА, РАС и телемеханику подстанции в единую высокоскоростную сеть. Международные стандарты обеспечивают бесшовную цифровую интеграцию компонентов разных производителей.
Автоматизация КТП открыла новые перспективы для построения «умных» сетей (Smart Grid), включая коммуникации между реле, счетчиками, контроллерами. МЭК позволяет:
SCADA подстанции собирает информацию для диспетчерского управления и мгновенной реакции на ЧП. Поддержка системой разных протоколов помогает визуализировать положение коммутационных аппаратов на мнемосхеме, обрабатывать параметры телемеханики (ТИ, ТС). Еще анализировать причины аварий, составлять отчеты и использовать их для предсказательной аналитики.
Взаимодействие «умной» подстанции с центром управления базируется на сквозной цифровизации. Информационные потоки телемеханики, систем учета и РАС через шлюз МЭК 61850, контроллер RTU поступают по основным/ резервным оптоволоконным каналам связи в ЦУС и РДЦ для обработки SCADA. Интеллектуальная энергосистема (Smart Grid) обеспечивает интеграцию новых технологий, автоматически реагирует на изменения нагрузки и поддерживает стабильную работу энергосистемы.
АСУ ТП превращают энергообъекты в эффективные цифровые энергосистемы. Ключевые преференции:
Проектирование и модернизация требуют капиталовложений. Однако снижение текущих операционных расходов в оптимизация затрат при эксплуатации позволяет существенно экономить.
Системы мониторинга (РАС, АСМД) выявляют нарушения в работе на начальном этапе. Это позволяет оперативно устранять неисправности, сокращать простои, от регламентного обслуживания перейти к предиктивному и экономить 27–35% на ремонтных расходах. В итоге эксплуатационный срок силового оборудования вырастает на 15–20% и увеличивается производительность энергообъекта.
Программные блокировки исключают ошибочные действия диспетчера. Системы РЗА, АВР/АПВ выявляют проблемы, автоматика за миллисекунды локализует аварийный участок, перенаправляет питание получателям. Оперативное приключение линии сокращает время простоя до минуты и минимизирует технологические потери.
Возврат средств в среднем происходит за 3- 5 лет. Окупаемость цифровой подстанции обусловлена рядом факторов:
На металлургическом комбинате работала подстанция с электромеханическим оборудованием. Из-за износа случались частые остановки линий. При модернизации установили систему на базе IoT, программный пакет SCADA для автоматизированного анализа. Информация с датчиков трансформаторов, двигателей, коммутационной аппаратуры стекалась в облачную платформу. Алгоритмы машинного обучения вычисляли признаки неисправности и прогнозировали отказы оборудования. В итоге внеплановые остановки сократились на 47%, а затраты на модернизацию окупились за год.
Девелоперская компания строила крупный жилой микрорайон. По отраслевым нормативам пиковая мощность оказалась в 2 раза выше. Это приводило к перерасходу средств на строительство и последующее обслуживание сетевой инфраструктуры. Для мониторинга энергопотребления внедрили интеллектуальное управление, датчики напряжения и погоды. На основании данных система сравнивала фактические показатели с проектными и оптимизировала нагрузки по мере заселения жильцов.
Процесс требует координации действий инженеров, монтажников и персонала. Алгоритм подключения:
Автоматизация подстанции — это стратегически оправданный шаг к созданию интеллектуальной инфраструктуры. Благодаря внедрению технологий, она превращается в рентабельный актив цифровой энергетики, способный улучшить безопасность, управление и снизить затраты на обслуживание.
