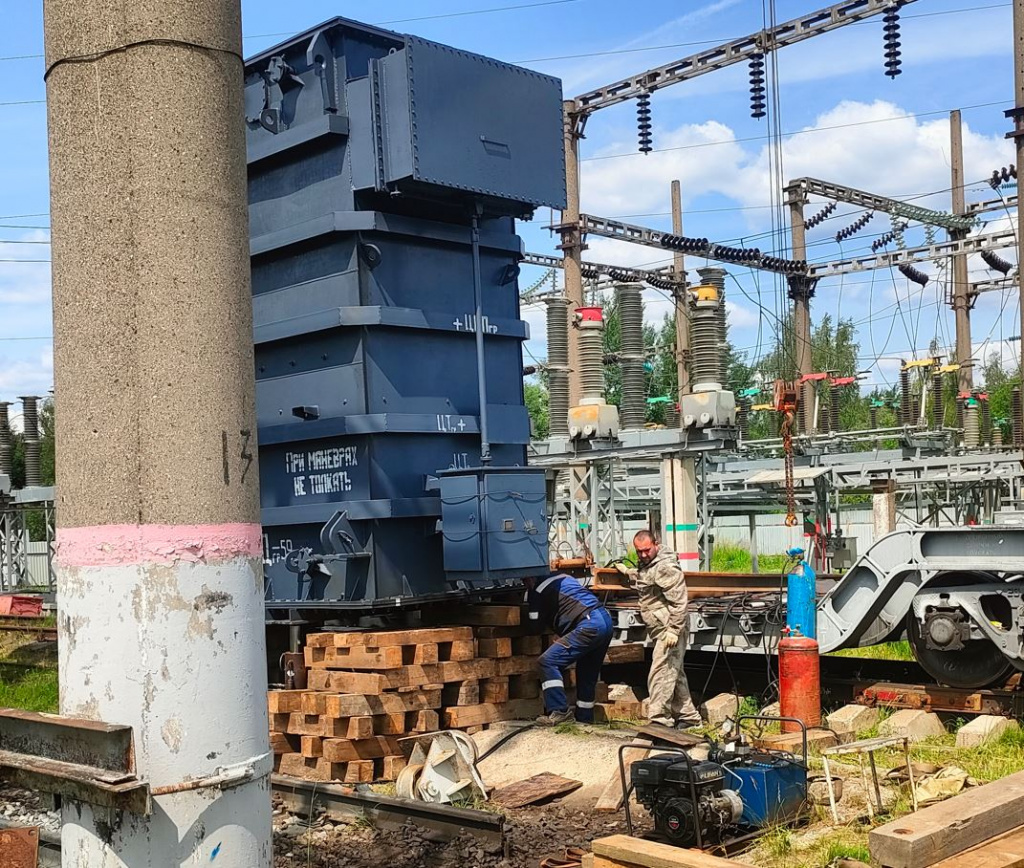

Стабильное и безопасное функционирование энергетической инфраструктуры — ключевая задача лиц и организаций, ответственных за электроснабжение. В первую очередь это касается объектов высокого напряжения: здесь ошибки или халатность в сборке и обслуживании не только влекут за собой материальный ущерб, но и могут стоит человеческой жизни. И по этой причине так много внимания уделяют безопасности трансформаторных подстанций — как к комплексу мер, направленных на предотвращение аварий.
Современные требования к энергетическим объектам обязательно включают разработку системы защиты подстанций различными методами — через автоматизацию, физические барьеры, а также строгие регламенты обслуживания. При этом жизнь и здоровье специалистов, работающих с электричеством, не менее важны. Меры по их сохранению закреплены в нормативных документах и отраслевых стандартах наряду с требованиями к трансформаторным подстанциям.
Любая трансформаторная подстанция — объект повышенной опасности. Непринятие мер по их защите — как намеренное, так и умышленное — способно повлечь за собой тяжелые последствия:
Если будет выявлено несоблюдение мер защиты ТП, а также жизни и здоровья персонала, ответственным лицам и организациям может грозить административная, а в особо серьезных случаях — и уголовная ответственность.

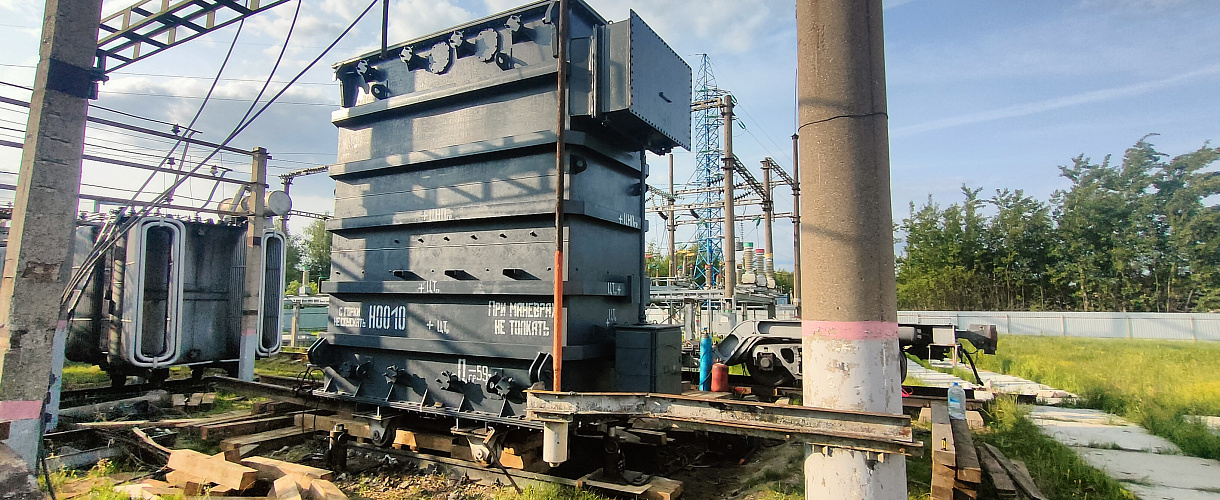

Для обеспечения безопасности трансформаторных подстанций применяют комплекс взаимосвязанных систем, обеспечивающих защиту оборудования и специалистов от избыточного воздействия электрического тока и его последствий.
Заземление — элемент электробезопасности, подразумевающий контакт металлических частей электрооборудования с землей. Оно обеспечивает отвод опасных токов при утечках, коротких замыканиях и повреждении изоляции, предотвращает пожары и поломки, а также травмы и гибель людей и животных.
В основе заземления трансформаторной подстанции — стальные электроды 2-3 метра длиной и 12-14 мм в диаметре, углубленные в грунт. При соединении горизонтальным электродом они образуют контур заземления, к которому подсоединяют все токопроводящие элементы — корпус трансформатора, распределительные устройства, двери, ограждения, лестницы. Максимальное сопротивление контура заземления для подстанций в сетях 6-10 кВ — 4 Ом.
Еще одна важная функция заземления — защита от шагового напряжения. Зоны растекания тока смертельно опасны для людей и крупного рогатого скота, а правильно обустроенные контуры значительно снижают риск их возникновения или распространения. Требования к элементам заземления подробно изложены в главе 1.7 ПУЭ.

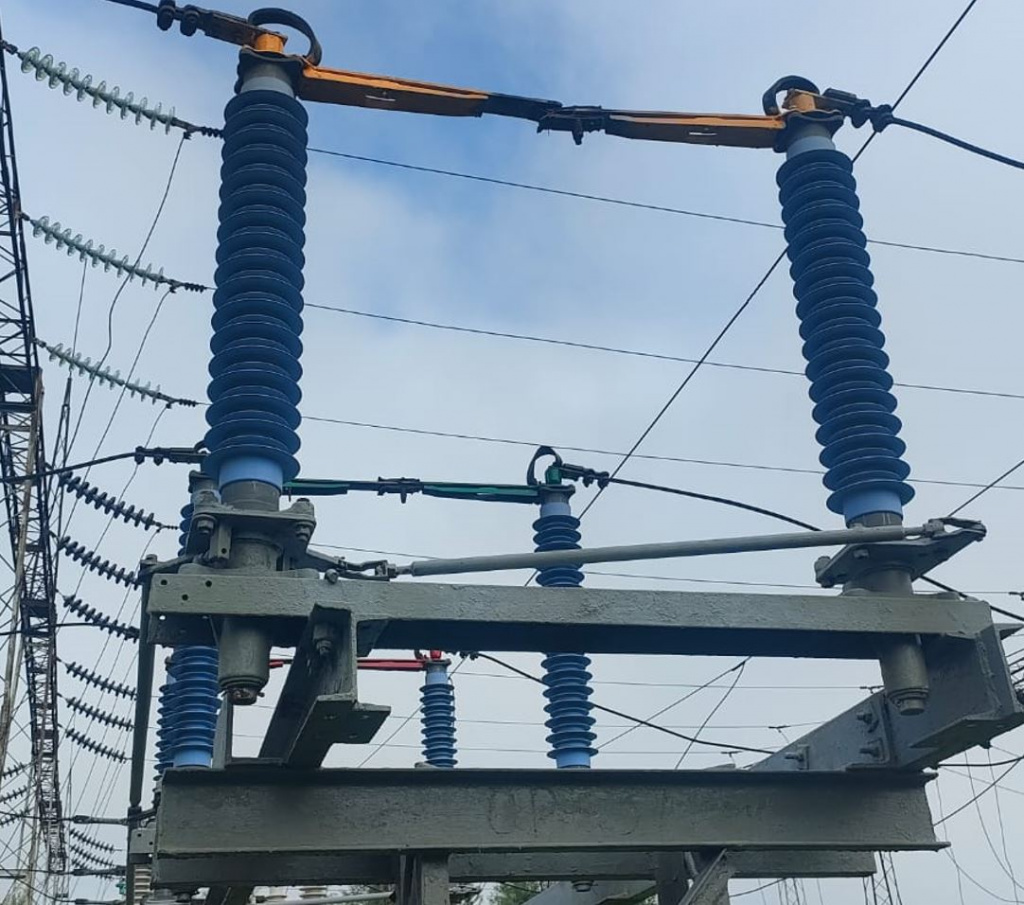

Грозовые перенапряжения, возникающие вследствие ударов молний, способны пробить или перекрыть изоляцию, вызвать короткое замыкание и даже вывести из строя электроустановки. Именно поэтому молниезащита ТП — еще один важный аспект обеспечения безопасности подстанций.
Система включает внешнюю молниезащиту в виде комплекса стержневых или сетчатых приемников высотой 0,5-1 метр, соединенных токоотводами на расстоянии минимум 1,5-2,0 метра. Они создают еще один контур заземления трансформаторной подстанции; при ударе ток молнии выводится в землю, не затрагивая электрооборудование.
Для защиты скачков напряжения в сети во время гроз используют устройства защиты от импульсных напряжений (УЗИП) на основе варисторов и разрядников. УЗИП работает эффективно только при правильно выполненном заземлении.
РЗА — комплекс устройств защиты трансформаторных подстанций. Релейная защита автоматически выявляет ненормальную работу и повреждения в энергосистеме, а также способна восстанавливать ее нормальное функционирование.
Основными задачами РЗА считаются:
Основные требования к РЗА предъявляют в области селективности, чувствительности, быстродействия и надежности. Ее устройство и обслуживание регулируется приказами Минэнерго России №546 и №555.
Энергетические объекты относятся к категории повышенного риска возгорания, особенно при использовании масляных трансформаторов. Именно поэтому пожарная безопасность трансформатора — еще один важный аспект при обеспечении защиты электрооборудования.
Список требования к элементам защиты трансформаторных подстанций от возгораний и распространения огня достаточно строгие. Вот лишь некоторые из них:
Также рекомендуется установка системы пожарной сигнализации, а для подстанций с масляными трансформаторами — и системы автоматического пожаротушения.
Устройство и электробезопасность трансформаторной подстанции должны опираться на актуальные требования действующих документов. К основным правилам и нормам относятся:
Все эти документы обеспечивают единый подход к проектированию, сборке, монтажу и безопасному устройству ТП. Отступления от изложенных в них норм и требований могут привести к серьезным последствиям.
Сохранение жизни и здоровья сотрудников, занятых в сборке, обслуживании и ремонте трансформаторных подстанций не менее важны, чем безопасность самого оборудования. Меры защиты от травм и гибели персонала включают:
При установке ТП также используются предупреждающие знаки для обозначения опасных зон и участков высокого напряжения. Кроме того, в систему защиты включают блокировку дверей и оборудования, исключающую воздействие тока на человека и аварийные ситуации.
Мы уделяем максимум внимания комплексу защиты трансформаторных подстанций уже на этапе проектирования и сборки. Наши специалисты обеспечивают надежность и безопасность оборудования благодаря следующим преимуществам:
Такой подход позволяет создавать стабильно работающие системы с высоким уровнем защиты от любых внешних и внутренних факторов — для бесперебойного и эффективного энергообеспечения по современным стандартам.
