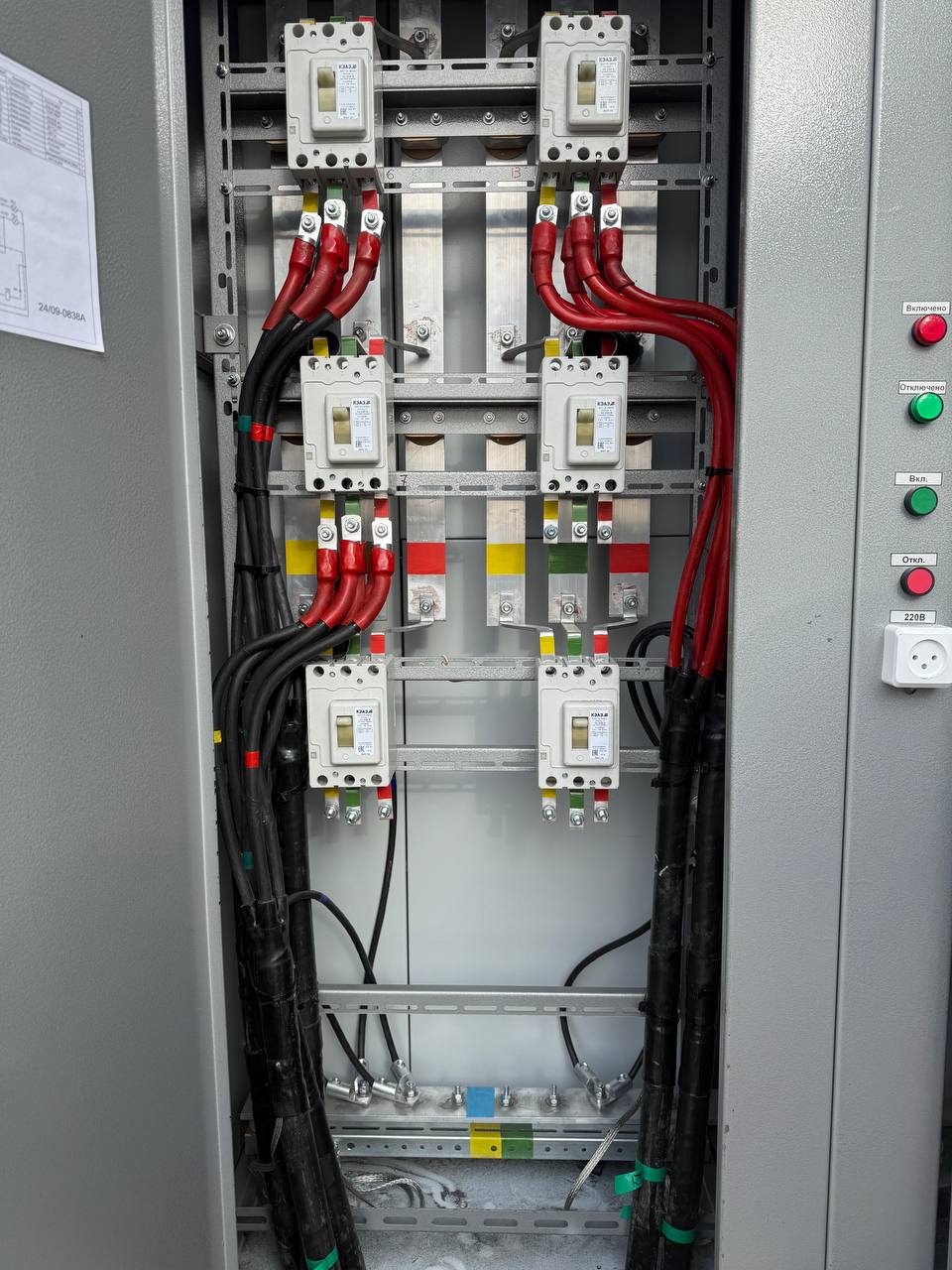

Что такое ГРЩ

Главный распределительный щит (ГРЩ) — это ключевой элемент системы электроснабжения. Его располагают между трансформаторной подстанцией и непосредственными потребителями. Это комплектное низковольтное устройство, принимающее электроэнергию от внешнего источника с напряжением до 0,4 кВ и распределяющее ее по потребительской сети. ГРЩ выполняет защитную и коммутационную функцию.  ГРЩ принимает на себя основную нагрузку от магистральной сети, поэтому обе функции одинаково важны.

Задачи, решаемые ГРЩ

ГРЩ применяются на объектах с повышенными требованиями к электробезопасности, таких как промышленные предприятия, сельскохозяйственные комплексы, гражданские здания и инфраструктурные объекты.

Он выполняет следующие задачи:

• принимает и перераспределяет электроэнергию в 1- и 3-фазных сетях с системами заземления TN-C-S, TN-C, TN-S;
• контролирует и поддерживает качество электроэнергии;
• защищает от скачков напряжения, утечек, коротких замыканий и прочих аварийных ситуаций в групповых и распределительных цепях;
• ведет учет потребляемой электроэнергии.

Конструкция главного распределительного щита

ГРЩ представляет собой металлический шкаф из нескольких панелей — вводной, распределительной и секционной. Подвод электроэнергии в него осуществляется через кабельный или шинный ввод. Вводная панель обеспечивает прием электроэнергии, распределительная — энергоснабжение потребителей, секционная — переключение между основным и резервным источниками питания. При внештатной ситуации она переключает электроснабжение потребителей на резервную фазу.

ГРЩ комплектуются коммутационными аппаратами, устройствами защиты и учета электроэнергии. Все это монтируется в многосекционный металлический шкаф с защитой не ниже IP31. Конкретная комплектация определяется проектной документацией.

Маркировка ГРЩ

На каждый распределительный щит обязательно наносится маркировка с его характеристиками. Они указываются табличке на внешней дверце.

Обязательная информация в маркировке ГРЩ:

• тип устройства;
• название производителя;
• степень защиты;
• номинальный ток и напряжение;
• номер технических условий;
• масса ГРЩ;
• дата его изготовления.

Внутри щита используется контрастная электропроводка, все кабели и клеммники маркируются по порядку нестирающимся способом.

Виды ГРЩ в зависимости от ввода-вывода

Существуют четыре типа ГРЩ в зависимости от схемы ввода-вывода.

• 2 в 1. Предполагает два ввода от разных источников энергоснабжения. Вся комплектация собрана на шину — в щите нет секций.
• 2 в 2. Два ввода и две распределительные панели с секционной между ними.
• 3 в 1 или 3 в 2. Предполагается подключение генератора и АВР для бесперебойного электроснабжения даже в случае аварии, при которой сразу задействуется резерв.
• 3 в 3. У этого типа не менее трех вводов и столько же распределительных секций, объединенных секционным аппаратом. Он позволяет отключать источник энергоснабжения и любую панель для проведения ремонта и планового обслуживания.

Специалисты компании «ЭлектроСборка» спроектируют и соберут ГРЩ любого типа точно под требования клиента и с любым функционалом.

ГРЩ и ВРУ: в чем отличия?

Конструктивно и по нагрузке ВРУ и ГРЩ похожи, но задачи у них разные.

• ГРЩ первый в схеме после трансформаторной подстанции. Он принимает и распределяет электроэнергию между всеми последующими устройствами. Обладает многоуровневой защитой, состоит из нескольких секций и подразумевает системы резервирования.
• ВРУ проще по конструкции, в цепи расположено после ГРЩ — на вводе тока в здание. Оно может использоваться вместо ГРЩ, но его возможности по вводу максимального тока и уровню нагрузки, подаваемому на линии, ограничены — до 630 А и 250 А соответственно.

Возможности нашего производства позволяют проектировать, собирать и ремонтировать щитовое оборудование любого назначения. Вся продукция сертифицирована и изготовлена в соответствии с ПУЭ.
