Что такое ВРУ

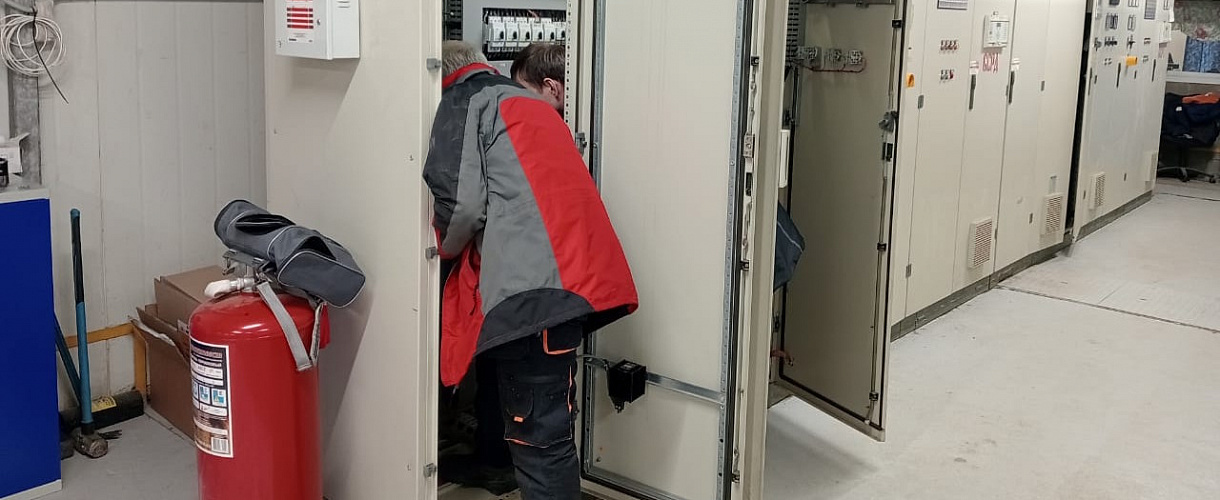

Вводно-распределительное устройство, или сокращенно ВРУ, представляет собой панель (щит) с электрооборудованием или металлический шкаф с предупреждающим желтым знаком «Осторожно! Высокое напряжение!». Внутри у него приборы, аппаратура и соединения для ввода, учета, распределения электроэнергии, а также управления и защитой электросетей потребителей. Такой «шкаф» принимает электроэнергию и распределяет ее между потребителями. Он устанавливается в месте подключения питающей линии к объекту.

Назначение ВРУ

Вводно-распределительное устройство является обязательным связующим элементом системы «трансформаторная подстанция-система электроснабжения объекта». Его устанавливают повсеместно, где используется электрооборудование и возникает необходимость распределения поступающей электроэнергии:

• в промышленной сфере и сельском хозяйстве;
• для электроснабжения жилых и общественных зданий;
• на инфраструктурных объектах и в транспортных сетях.

Схематично работа этого устройства выглядит так: питание подается через кабель или шинопровод в вводную точку электроустановки, затем через распределительный блок расходится по отводящим линиям и поступает непосредственно на объект. ВРУ обычно выполняют дополнительные функции, определяемые потребностями объекта и пожеланиями клиента.

Основные задачи ВРУ

• обеспечение приема электроэнергии;
•  ее распределение на розетки, освещение, электрооборудование;
• управление подключением/отключением электроэнергии;
• защита электросети от перегрузок, скачков напряжения и коротких замыканий;
• автоматическое отключение электропитания в случае аварийных ситуаций;
• обеспечение бесперебойного электроснабжения;
• учет потребляемой энергии посредством счетчиков;
• контроль ее качества на входе и в защищаемой цепи.

Комплектация вводно-распределительного устройства

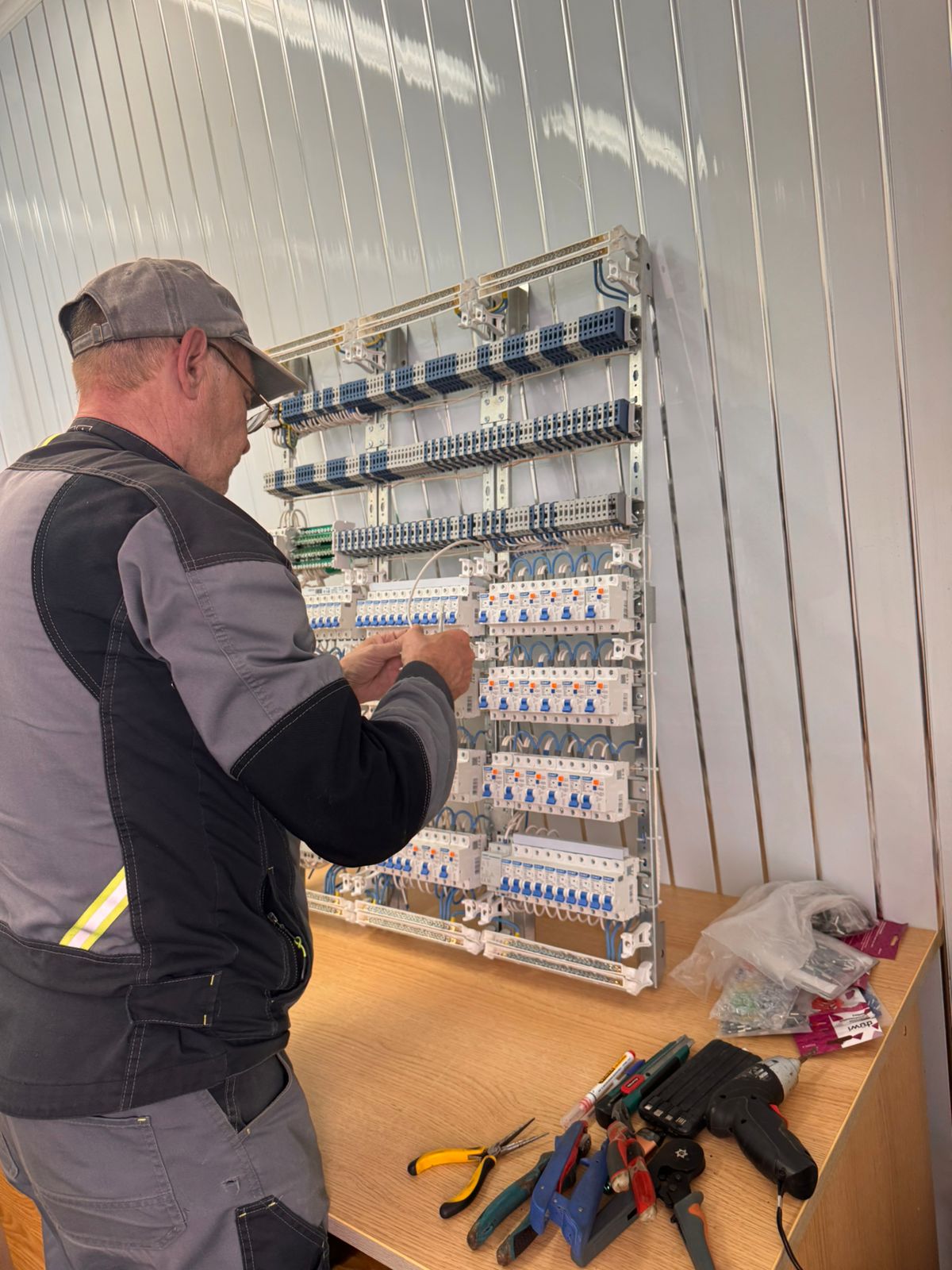

Вводно-распределительные электроустановки собираются из секций с аппаратурой для выполнения конкретной задачи. В многопанельных ВРУ один такой блок может занимать целую панель.

Типы функциональных блоков

• Вводная секция. Через нее подводится электропитание от внешнего источника.  Здесь устанавливается коммутационное и защитное оборудование, а также размещаются и подключаются кабели питающей цепи.
• Автоматическое включение резерва (АВР). Его задача — защищать ВРУ от коротких замыканий и перегрузок. В этом же блоке подключены резервные источники питания, и она же используется в работе противопожарных устройств.
• Учет электроэнергии. В этой секции расположен счетчик учета электроэнергии, трансформаторы, испытательная коробка для контроля расхода электричества.
• Распределительная секция. Здесь подключаются коммутационные и защитные устройства для распределительных и потребительских сетей, а также контролеры распределения нагрузки.

Точный набор таких функциональных блоков зависит от назначения ВРУ на конкретном объекте. От «порученных» ему задач зависит и комплектация — реле, контакторы, блоки АВР, трансформаторы, клеммные блоки, счетчики, рубильники, шины, модульные автоматы и т.п. От назначения электроустановки зависит и тип комплектующих — например, литой корпус автомата или выкатной.

Типы вводно-распределительных устройств

По конструкции ВРУ делятся на следующие три типа.

1. Однопанельные. Секции устанавливаются в одну панель — щит. Соответствуют I классу защиты от поражения электрическим током, могут устанавливаться в электрощитовых и вне их. Обслуживаются только квалифицированным персоналом со специальным допуском.
2. Многопанельные. Функциональные блоки расположены на нескольких панелях, но характеристики и назначение аналогичны однопанельным ВРУ.

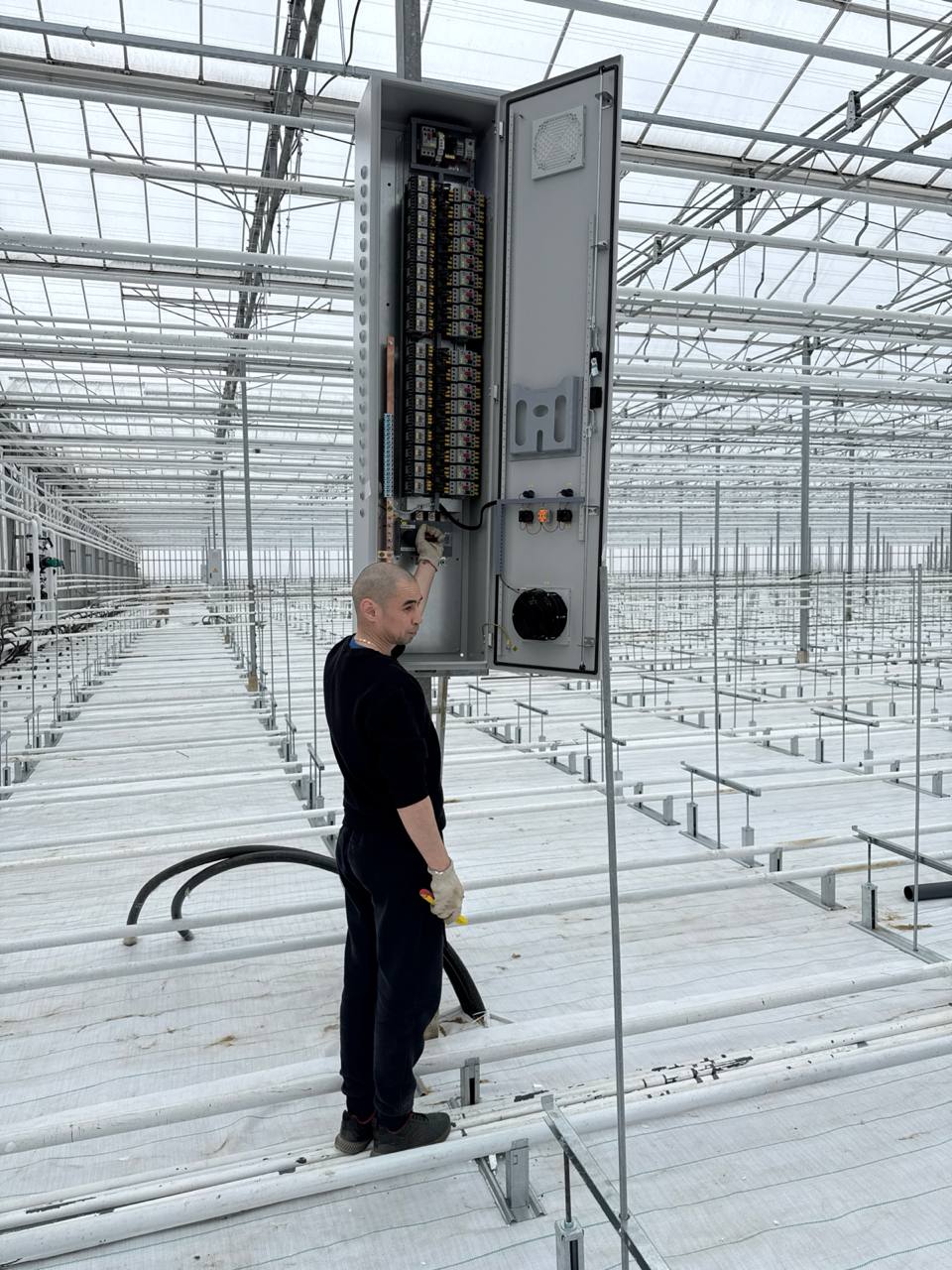

3. Шкафы. Секции (панели) с электроаппаратурой установлены в специальном металлическом шкафу. Последние могут быть напольными, навесными и даже нишевыми. Соответствуют I и II классам защиты от поражения током.

Требования к установке и эксплуатации ВРУ

ВРУ устанавливают в сухих, хорошо вентилируемых помещениях с ограничением доступа — открывать, обслуживать и ремонтировать его могут только квалифицированные электрики. Рядом с таким шкафом не должно быть газопровода, источника открытого горения, коммуникаций. Такой электрошкаф можно устанавливать и на улице, но его защита должна быть не ниже IP31.

Нормативы и техусловия для комплектации, эксплуатации и обслуживания ВРУ определены в ГОСТ 32396-2013. Здесь сформулированы требования безопасности, технические параметры и классификации вводно-распределительных устройств.

К ВРУ предъявляются стандартные и особые требования по устойчивости к механическим воздействиям и климатическим факторам. Для эксплуатации на большой высоте, в сейсмически опасных зонах, в жарком климате разрабатываются индивидуальные решения. Комплектация электроустановки для особых климатических условий производится в соответствии с ГОСТом, где содержатся маркировки для всех допустимых типов и категорий ВРУ. Конкретные условия эксплуатации прописаны в техусловиях и паспорте установки. Каждая перед вводом в эксплуатацию проходит приемо-сдаточные испытания по 21 критерию. На ее щит/панель/дверцу шкафа обязательно наносится маркировка со схемой. Она необходима для обслуживающего персонала и ремонтных бригад.

Компания «ЭлектроСборка» соберет для вас ВРУ для любых целей и условий эксплуатации. Мы выполняем полный цикл работ от разработки проекта до изготовления «под ключ», ремонта и обслуживания вводно-распределительных устройств.
