Мороз, жара и влажность негативно влияют на работу электрических установок. Эффективность при -40…-50 °C / +60…+70 °C зависит от климатического исполнения трансформаторной подстанции (ТП). Для минимизации рисков при проектировании инженеры учитывают не только тип нагрузок, фазировку, но и температуры, атмосферные факторы. Рассказываем, какое оборудование подходит для жарких и холодных регионов, в чем их ключевые различия.

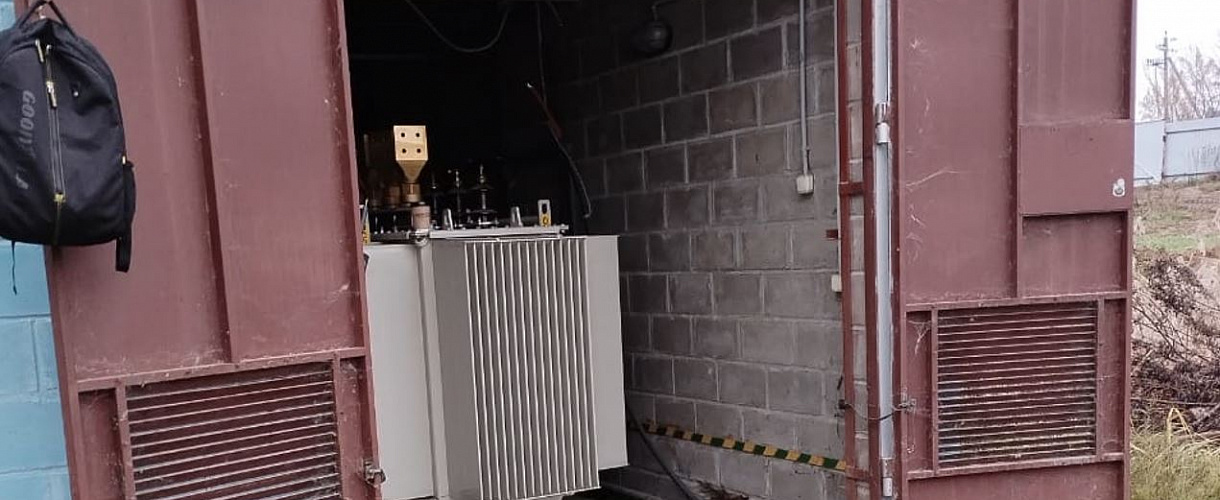

Установки предназначены для электроснабжения жилых, промышленных и сельскохозяйственных объектов. Они принимают, преобразовывают и распределяют электроэнергию, защищают сеть от аварий. Стабильность работы зависит от природных и погодных явлений.
По закону Аррениуса, даже незначительное повышение градусов сокращает эксплуатационный срок ТП вдвое. Нагретое минеральное масло препятствует отводу тепла от обмоток, магнитопровода, провоцирует образование кислот и шлама. При низких значениях оно загустевает. Из-за вязкости нарушается циркуляция, влага из состава превращается в ледяную эмульсию. Она снижает диэлектрическую способность и увеличивает риск пробоя.
Дополнительные риски создают атмосферные явления.
Ураганы создают нагрузку на линии электропередач и открытые распределительные устройства. Амплитудные колебания приводят к междуфазному короткому замыканию через воздушные промежутки, провоцируют обрывы и повреждения линейных порталов. При прохождении грозового фронта молния попадает в кабель, оборудование ОРУ и прожигает изоляцию. Импульсы высокого напряжения выводят из строя микропроцессорную релейную защиту и автоматику.
Другие разрушительные природные явления:
КТП для Африки и Крайнего Севера проектируют с учетом экстремальных эксплуатационных условий на основании Госстандарта, где указаны допустимые значения температур.
Расшифровка обозначений: У, УХЛ, Т, О
Техническую информацию в полном объеме содержит технический паспорт. Для каждого климатического исполнения трансформаторной подстанции указаны значения. Расшифровка буквенной маркировки:
Цифрами указаны места и условия размещения энергоустановок:
Примеры интеграции обозначений. КПТ УХЛ1 подходит для монтажа на открытом воздухе при умеренно холодных температурах. Т3 можно устанавливать в тропиках и закрытом помещении с естественной вентиляцией, О4— в отапливаемом и вентилируемом месте.
При выборе устройства учитывают географию и фактические условия эксплуатации, включая агрессивность среды и высоту над уровнем моря.
| Географические зоны | Тип климата | Маркировка |
|---|---|---|
| Центральная Россия, Северо-Западные регионы, Южный Урал, Поволжье | Умеренный | У1, У2 |
| Сибирь, Дальний Восток, Якутия | Холодный | УХЛ 1 |
| Средиземноморское и черноморское побережье, Юг Европы | Тропический | Т1, ТВ |
| ОАЭ, Центральная и Северная Африка | Сухой тропический | ТС1 иТС2 |
| Горные районы (Кавказ, Памир) | Резко континентальный | УХЛ |
Для экстремального холода используют морозостойкие материалы, сохраняющие эластичность при -60 °C. Цельносварные и разборно-сборные КТП в северном исполнении из металлопрофиля толщиной 0,5-0,7 мм утепляют базальтовой огнестойкой ватой и трехслойными сэндвич-панелями. Стойки изнутри изолируют линейными терморазрывами, соединения уплотняют полиуретановой лентой и морозостойкими герметиками. При снижении заданного температурного порога термостаты включают обогрев.
Для холодных регионов разработаны специальные морозостойкие трансформаторные масла со сверхнизкой температурой застывания. Депрессорные присадки:
Трансформаторные подстанции для Крайнего Севера и Сибири оснащают проводами с модифицированными наружными оболочками. Полимеры с пластификаторами и сложными эфирами сохраняют гибкость молекулярных цепей даже при экстремальных морозах. Кабели в хладостойком ПВХ не трескаются при изгибе, сохраняют прочность и электрические характеристики.
Высоковольтное оборудование на Ближнем Востоке, в Юго-Восточной Азии и странах Африки подвержены перегреву. Это увеличивает тепловую нагрузку на трансформаторы, провоцирует ложные срабатывания защитных устройств.
Для защиты шкафов управления, релейной защиты и автоматики от перегрева используют комплексные решения:
Тропическое исполнение КТП предполагает установку изолированных двухслойных блок-боксов и дверей с внутренней теплоизоляцией, воздушным зазором и встроенным кондиционером. Над блоками и внешними трансформаторами монтируют навесы. Металлические корпусы покрывают краской с УФ-стабилизаторами и высокой отражательной способностью.
КТП для влажного климата проектируют с учетом коррозионной активность. Для защиты от влаги и солевых туманов подходят шкафы с повышенным классом защиты (IP55/IP 65). От проникновения воды и тумана защищают вентиляционные каналы с лабиринтными жалюзи и фильтрами. Для антикоррозийной защиты подстанций производители используют грунт с цинком, эпоксидные/ полиуретановые эмали, порошковые краски. От гальванической коррозии контактные групп покрывают оловом, никелем, серебром.
Экваториальные и тропические районы благоприятны для развития микроорганизмов. КПТ в тропическом исполнении (Т, ТВ, ТС) проектируют с учетом агрессивных биологических факторов. Стенки секций обрабатывают лаками и пропитками с фунгицидными добавками. Для изоляции клеммников и кабелей используют инертные фторопласт или поликарбонат. При повышении влажности воздуха в отсеках включают обогрев, исключающий выпадение конденсата на РЗА и КРУ.
Для электроснабжения предприятий, береговой и городской инфраструктур устанавливают инженерные объекты разных типов:
Для адаптация высоковольтного оборудования к погодным условиям и бесперебойной работы учитывают следующие факторы:
Правильный выбор сокращает расходы на техническое обслуживание, гарантирует стабильное электроснабжение в условиях арктического холода и экстремальной тропической жары.
