Электрический щиток необходим для модульного размещения оборудования, принимающего и учитывающего электроэнергию от внешнего источника, а также ее распределения между жилыми помещениями по внутренней электросети.
Обустройство и подготовка электрощита — важная инженерная задача, требующая знания действующих ПУЭ, понимания принципов работы защитных механизмов и логики распределения нагрузки. Благодаря его правильному монтажу снижается риск травм и гибели от ударов электрическим током, возгораний и выхода из строя бытовых приборов. Однако ошибки при сборке электрощита все же случаются, и их иногда допускают даже специалисты с опытом. Разберем их подробнее — это поможет избежать их при работе с оборудованием.
Сразу увидеть ошибки сборки электрощита получается не всегда. Если подключение оборудование прошло успешно, и в первое время не было никаких сбоев, за ним не следят слишком тщательно. Однако неточности в расчетах, подборе оборудования или подключения все равно проявятся, и последствия могут быть весьма серьезными:
Еще одна проблема, часто возникающая из-за ошибки при сборке электрощита — сложности в его ремонте и обслуживании. Путаница в линиях, нелогично заполненные модули и отсутствие маркировки увеличивают время поиска и устранения неисправности даже для опытных электриков. В результате времени на восстановление уходит больше, а прибегать к вынужденному отключению электроэнергии приходится чаще.

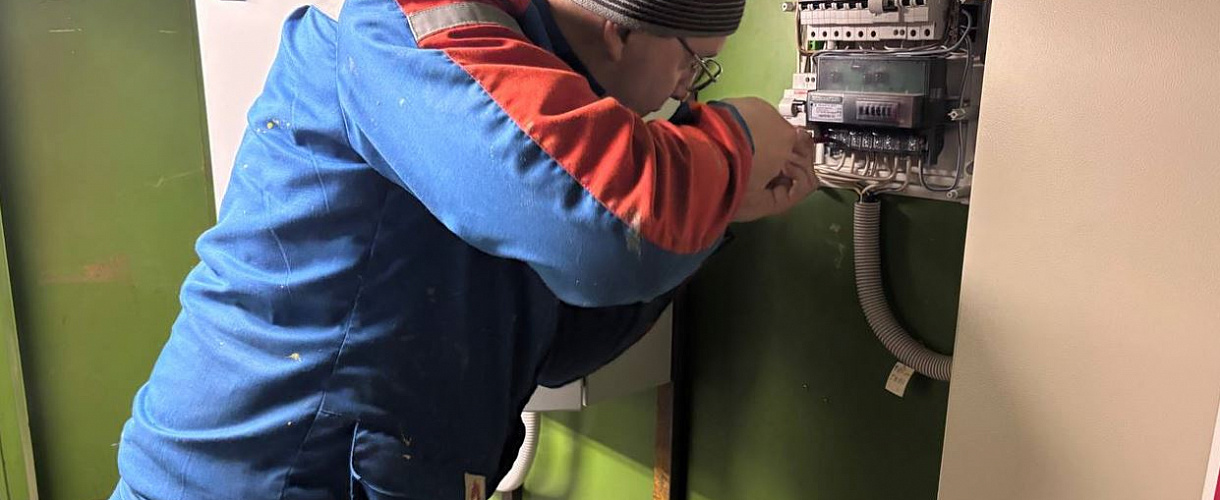

Специалисты со стажем знают, как собрать электрощит правильно и как грамотно подобрать для него компоненты. Однако и они не застрахованы от ошибок в работе — не говоря уже о владельцах домов или квартир, решивших установить и подключить оборудование своими руками.

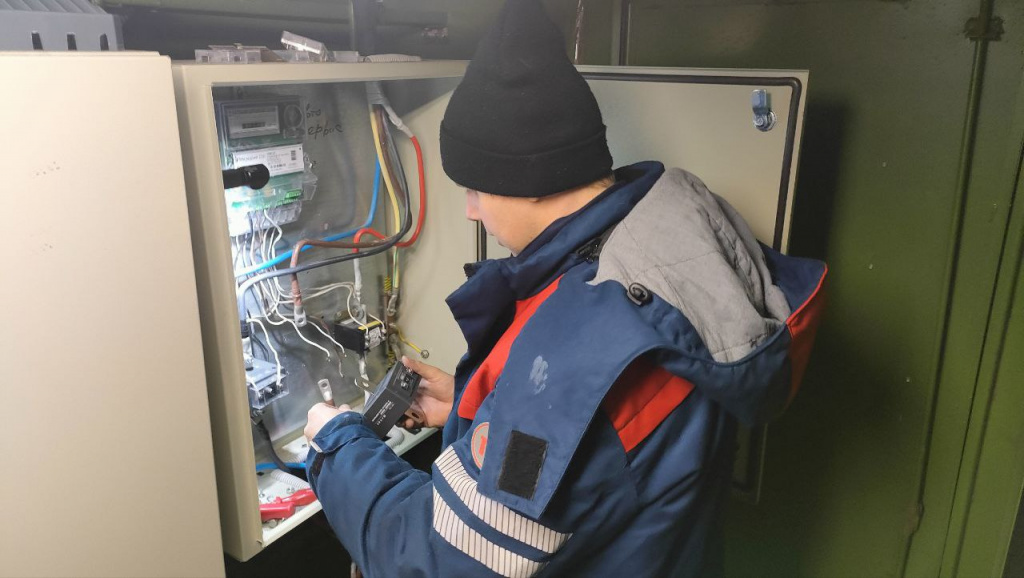

Ниже — распространенные ошибки при сборке электрических щитов. Каждая становится поводом задуматься о целесообразности самостоятельных действий без участия профессионала.
Это одна из самых распространенных ошибок при монтаже электрощита. Владельцы домов и квартир нередко ориентируются на некие усредненные параметры или ставят автомат с повышенным номиналом «для надежности». Однако результат плачевный в обоих случаях.
Дело в том, что автоматы в первую очередь защищают кабель, а не бытовую технику, поэтому надо ориентироваться именно на его характеристики. К примеру, для линии с проводами сечением 2,5 мм2 допустимый для автомата номинал составит 16-25А. Если выбрать устройство «с запасом» — к примеру, на 32А — провод начнет перегреваться при нагрузке, а автомат не будет отключать линию вовремя.
Заниженный номинал не менее опасен. Автомат не сможет переносить нагрузки и начнет постоянно отключать ток. Последствиями частого срабатывания обычно становятся сбой электроники, выход техники из строя и общий дискомфорт для находящихся в квартире.
Именно поэтому при подборе автомата тщательно рассчитывают нагрузку, учитывают длину линии, сечение кабеля и тип потребителя. Действовать наугад нельзя: такая ошибка сборки электрощита снижает безопасность всей электросети в целом.
Устройства защитного отключения (УЗО) и автоматические выключатели дифференциального тока (АВДТ) — обязательный компонент любого электрощита. Именно они регистрируют утечки тока и сверхтоки и разрывают электрическую цепь прежде, чем возникнет короткое замыкание, оплавление изоляции или пожар.
Так, УЗО сравнивает показатели приходящего и уходящего тока; в норме они должны быть примерно одинаковыми. Если возникает разница, устройство сразу же отключает питание. Это будет повторяться, пока утечка не будет найдена и устранена. При этом УЗО обязательно устанавливают с автоматом для защиты от короткого замыкания.
АВДТ более многозадачен. Автомат ему не требуется, поскольку он сам способен защитить от утечек, перегрузок и короткого замыкания.
Выбор между дифавтоматом и УЗО зависит от множества факторов, включая специфику объекта, нагрузку на электросеть и устройство щита. Однако установка того или иного типа защиты необходима. Если ей пренебречь, риск возгорания, в том числе скрытого, остается высоким постоянно.
Не менее опасно и неправильное подключение УЗО — например, объединены нулевые шины или перепутаны ноль и фаза. В этом случае устройство неэффективно: оно либо постоянно отключает электричество, либо не работает совсем.
Грамотная, правильно составленная схема электрощита предполагает разделение линий по зонам и типам нагрузки. Специалисты разделяют источники питания для розеток, мощных приборов и светильников. Однако не все хотят тратить на это время и монтируют как получится.
В результате линии обустроены в щите хаотично. Например, кухня, ванная и розетки в комнате подключены к одной линии или подключены к одному автомату. В этом случае также редко учитывают нагрузку и характеристики используемых приборов, что приводит к проблемам.
Основное негативное последствие — перегрузка. Если потребителей на линии слишком много или они чересчур мощные, проводка работает на пределе. В таких условиях автомат не всегда отключается при сбое напряжения или перегрузке, возникает опасность оплавления изоляции и возгорания.
Еще одна проблема, типичная для подобной ошибки щитка в квартире или в доме — затрудненное обслуживание. Если линии заведены как попало и не промаркированы, даже опытному электрику сложно определить, какая из них за что отвечает. Это приводит к увеличению времени на ремонт и диагностику — следовательно, и к длительному отключению электричества.
Селективность автоматов означает, что при аварии на линии срабатывает только ближайшее защитное устройство — остальные участки не затрагиваются и продолжают функционировать в нормальном режиме.
Если при подборе оборудования и установке щита селективность не обеспечили, защита начинает работать хаотично. Например, при коротком замыкании отключается не только неисправная линия, но и все остальные, и даже вводной автомат. В результате дом и квартира обесточены полностью до устранения проблемы.
Кроме того, неверно подобранные автоматы часто способствуют перегрузке отдельных участков сети. Они не срабатывают вовремя либо отключаются раньше, чем требуется. К тому же искать неисправность в таких случаях придется дольше, поскольку непонятно, где произошла авария.
Правильную селективность обеспечивают грамотный выбор устройств по номиналам и характеристикам, а также продуманная схема щита. Только при таком условии система безопасна и при этом предсказуема.
Неверное заземление — типичная и при этом критичная ошибка при сборке электрощита, особенно в старых домах. Чаще всего в схемах можно увидеть следующие проблемы:
Последствия таких ошибок — ложное срабатывание УЗО или отсутствие реакции на аварию на линии, низкий уровень безопасности и полная несостоятельность заземления в целом.

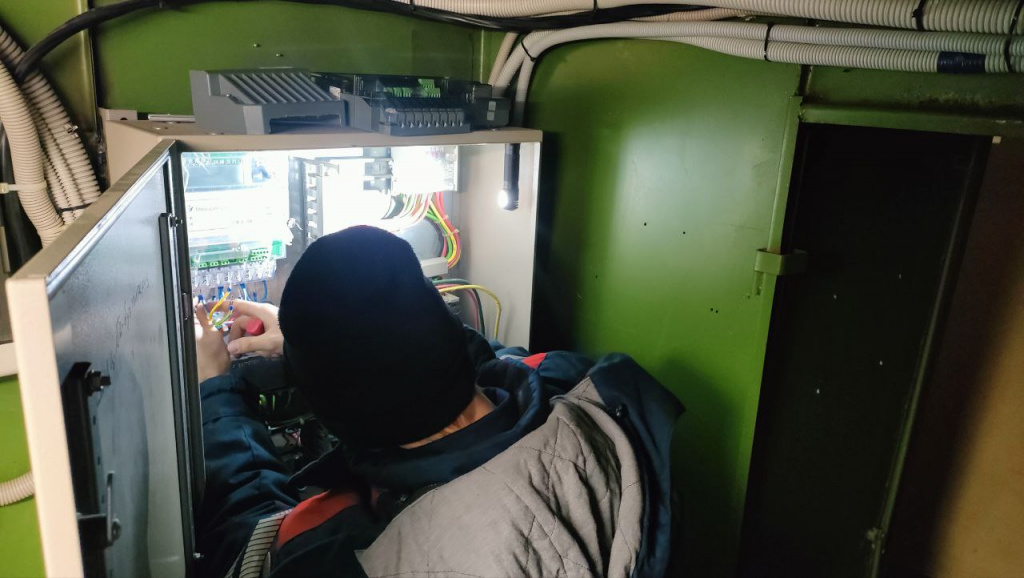

Основные условия корректной сборки — правильный выбор компонентов и наличие продуманной и грамотно составленной схемы электрощита. Если подробнее, то для профессиональной и безопасного обустройства необходимо:
Незнание электрики — уже повод обратиться к специалистам. Однако и понимание основ при отсутствии опыта может привести к фатальным последствиям: в этом случае заметить ошибки сборки электрощита практически невозможно.
Эксперименты с электробезопасностью недопустимы, поэтому профессиональные услуги оправданы во всех случаях. Опытные электрики из компании «ЭлектроСборка» хорошо знакомы с ПУЭ, умеют рассчитывать нагрузку и проектировать схемы и подбирают компоненты защиты точно под конкретный объект. Индивидуальное проектирование особенно важно для современных домов, квартир, офисных и коммерческих зданий со сложными сценариями освещения и большим количеством техники.
Не нужно собирать электрощит самостоятельно, если нет уверенности в своих навыках и знаниях. Цена ошибок здесь всегда дороже, чем стоимость услуг квалифицированного электрика.
