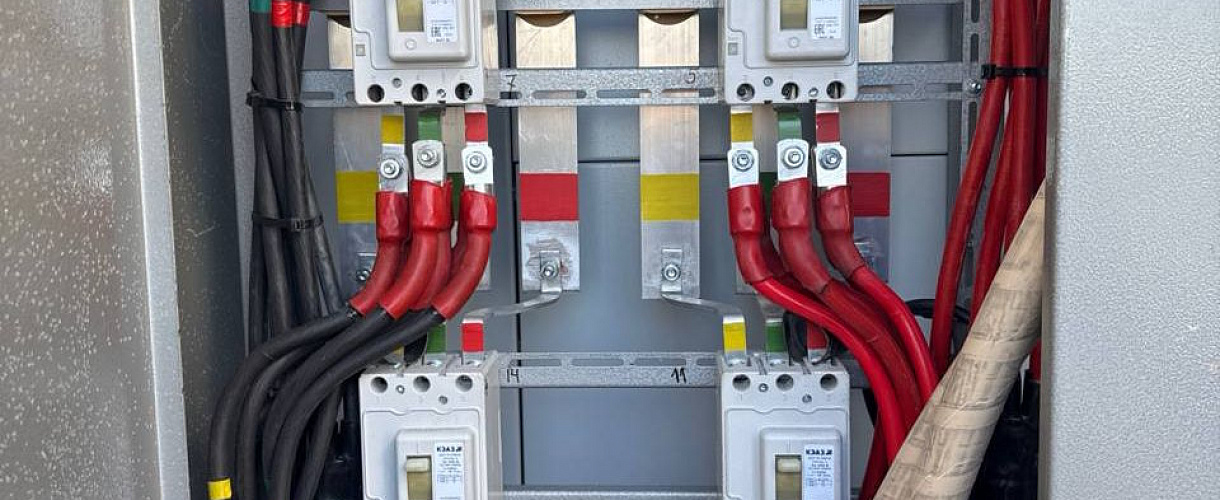

Правила размещения и монтажа ГРЩ

Основная функция главного распределительного щита — поддержание бесперебойного электроснабжения жилых строений, а также объектов социального, коммерческого и производственного значения. Сборка ГРЩ проводится в строгом соответствии с определенными документами — в первую очередь, Правилами устройства электроустановок (ПУЭ).

В то же время правильный выбор места установки и соблюдение правил монтажа не менее важны, чем грамотное проектирование и корректный подбор компонентов оборудования под потребности клиентов. Продуманное размещение ГРЩ и его качественное подключение обеспечивают стабильность электроснабжения, безопасность находящихся поблизости людей и имущество, а также высокий уровень противопожарной защиты.

Места установки главного распределительного щита: требования

Ключевые особенности точек, подходящих для монтажа ГРЩ, подробно изложены в главе 7.1 ПУЭ. Согласно документу, главные распределительные щиты устанавливают в специальных помещениях, которые так и называются — электрощитовые. Все они должны соответствовать следующим требованиям Правил:

• Ограниченная доступность. Двери электрощитовых могут открываться только наружу и всегда должны быть заперты на замок. Доступ к ГРЩ возможен только для обслуживающего персонала.
• Определенная температура. В помещениях с распределительными щитами ее необходимо поддерживать на уровне не менее +5 градусов.
• Вентиляция. В помещении должно быть обеспечено постоянное движение воздуха. Это позволяет избежать выхода компонентов щита из строя из-за перегрева.
• Освещение. Источники света в электрощитовых должны обеспечивать хорошую видимость для осмотра и ремонта оборудования, в том числе при возникновении аварийных ситуаций.
• Безопасная высота. В регионах, подверженных затоплению, ГРЩ монтируют выше потенциально возможного уровня поднятия воды. Он учитывается индивидуально для каждого объекта.

Также разрешается установка главного распределительного щита в сухих эксплуатируемых подвалах. Однако это возможно при соблюдении определенных условий. Так, от других помещений их должны отделять перегородки или стены с пределом огнестойкости минимум 0,75 часов. К тому же их расположение должно обеспечивать быстрый доступ специалистов для обслуживания и ремонта ГРЩ.

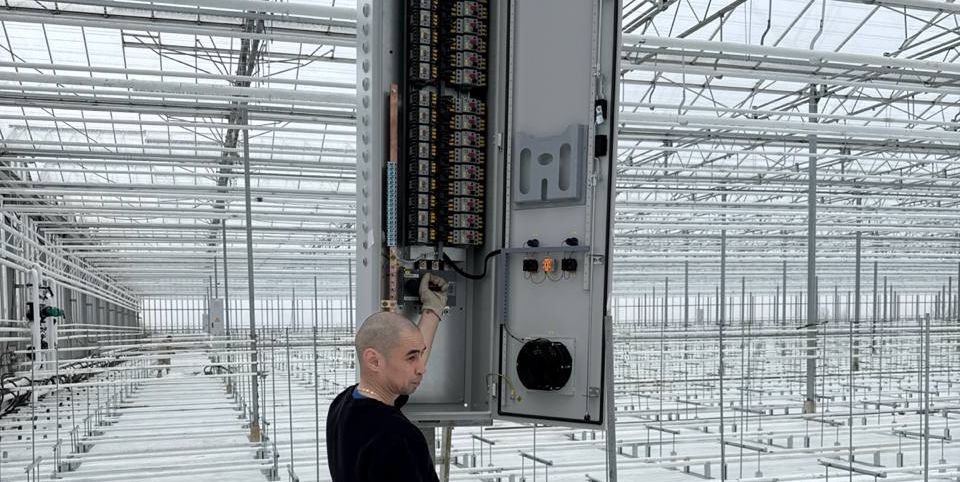

Запреты и ограничения при установке ГРЩ

Монтаж главного распределительного щита не разрешен в местах, где к нему сложно ограничить доступ посторонним — или же его взаимодействие с коммуникациями в случае аварии может привести к разрушительным последствиям. Правила запрещают монтаж ГРЩ в следующих точках:

• незадымляемых лестничных клетках;
• под «мокрыми» зонами (ванными, душевыми, санузлами, моечными и парильными отделениями бань, мойками, кухнями (кроме квартирных) — если в них не предусмотрена качественная гидроизоляция;
• помещениях, через которые уже проложены коммуникации — канализация, газопровод, внутренние водостоки.

Через электрощитовые также не рекомендуется прокладывать водопровод и отопление. Однако если их короба все же необходимо установить в помещении под ГРЩ, необходимо избегать их ответвлений — кроме одного к источнику тепла в самой электрощитовой. Люков, вентилей, фланцев и задвижек на элементах коммуникаций быть не должно.

Монтаж ГРЩ вне электрощитовых

Обустройство отдельного помещения для главного распределительного щита в ряде случаев невозможно. В этом случае ПУЭ допускают его монтаж и без подготовленной электрощитовой, но при соблюдении следующих условий:

• Удаленность от коммуникаций — минимальное расстояние от щита до труб водопровода, канализации, отопления, газоснабжения не менее 1 метра.
• Монтаж ГРЩ в заданной точке не мешает потребителям, но обеспечивает специалистам комфортный доступ к электрооборудованию для ремонта и обслуживания.
• Все токоведущие части ГРЩ должны быть надежно защищены от внешних контактов.

Наиболее подходящий способ монтажа вне электрощитовой — шкафы с определенной степенью защиты оболочки от пыли и влаги (IP). В этом случае показатель должен быть не ниже IP31; это означает невозможность проникновения внутрь твердых частиц твердых частиц размером более 2,5 мм, а также вертикально падающих капель. Уточнить значение кодов IP также можно в ГОСТ 14254-215.

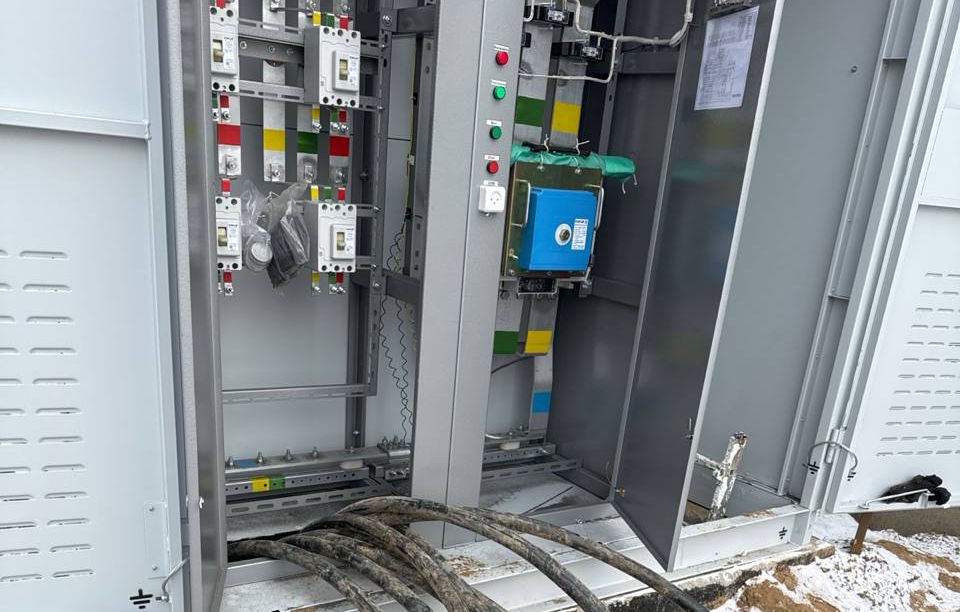

Основные правила установки главного распределительного щита

Сборка и установка ГРЩ проводится в строго определенной последовательности. При этом ПУЭ предусматривает ряд обязательных требований к щитам всех типов и конфигураций:

• Перед установкой ГРЩ необходим подготовительный этап — повторное изучение проектной документации, проверка помещения на соответствие требованиям ПУЭ, проверка комплектности щита согласно спецификации.
• Аппараты защиты должны быть установлены на всех вводах питающих линий и всех линиях, отходящих от распределительного щита.
• На вводе питающих линий ГРЩ устанавливают аппараты управления — на отходящих возможна установка одного аппарата для нескольких линий.
• Для электрических цепей в пределах щита используют провода с медными жилами.
• Провода подгоняют с запасом в 10-15 сантиметров по длине и с точным соблюдением цветовой маркировки жил согласно Правилам.
• Перед вводом щита в эксплуатацию тщательно проверяют все соединения и правильность подключения фаз, измеряют сопротивление изоляции и проверяют работу защитных устройств.

Монтаж главного распределительного щита проводят только при полностью снятом напряжении и заземлении металлической конструкции. Использование средств индивидуальной защиты в ходе работ обязательно.

Соблюдение всех правил и требований при установке ГРЩ позволяет значительно продлить срок службы компонентов, снизить количество аварий и избежать повышенного расхода электричества. Сотрудники компании «ЭлектроСборка» работают в соответствии с действующими нормативными документами и уделяют необходимое время как проектированию, так и выбору и подготовке места под распределительный щит. Вы получаете качественное и надежное оборудование для стабильного электроснабжения объекта.
