В современной энергетике автоматический ввод резерва — это незаменимый элемент, с помощью которого обеспечивается бесперебойное электроснабжение различных объектов. Чтобы поддерживать стабильную работу электрических блоков критически важного оборудования и техники, важно знать, как выбрать АВР, который будет соответствовать ГОСТ Р 51321.1-2007, ПУЭ и позволит успешно реализовать запланированный проект промышленного объекта, коммерческого центра или жилого дома.
АВР — это специализированное устройство, с помощью которого осуществляется автоматическое переключение нагрузки с основного источника электропитания на резервный. Это происходит в тех случаях, когда в основной системе питания происходит сбой, поломка или она не может обеспечивать подачу электрической энергии. АВР мониторит параметры сети, такие как напряжение (220/380 В) и частота (50 Гц), и реагирует на их отклонения. Время реакции составляет от 0,2 до 10 сек, в зависимости от модели и настроек.
В основе работы автоматического ввода резерва положен принцип контроля параметров питающей сети. К примеру, если напряжение на основном вводе снижается до 180 В и ниже или превышает 260 В, система активирует резерв. Это предотвращает простои, сохраняет работоспособность чувствительного оборудования и гарантирует безопасность.
Что такое АВР в контексте резервного питания? Это не просто переключатель, а интеллектуальный блок с реле и контроллерами, способный работать в автономном режиме до восстановления основной сети. Стандарты IEC 60947 требуют, чтобы устройство выдерживало пиковые токи в 10-кратном номинале в течение 1 сек.
Требования, предъявляемые к АВР, определяются нормативными документами, такими как СП 256.1325800.2016. Основное — это надёжность: система должна функционировать при температурах от -40ºС до +50ºС и влажности до 95%. Требования к устройствам АВР также включают наличие защиты от коротких замыканий (I до 50 кА) и токовых перегрузок. Кроме этого, модели для уличного размещения должны иметь сертификацию по IP54, чтобы гарантировать эффективную защиту от влаги и пыли.

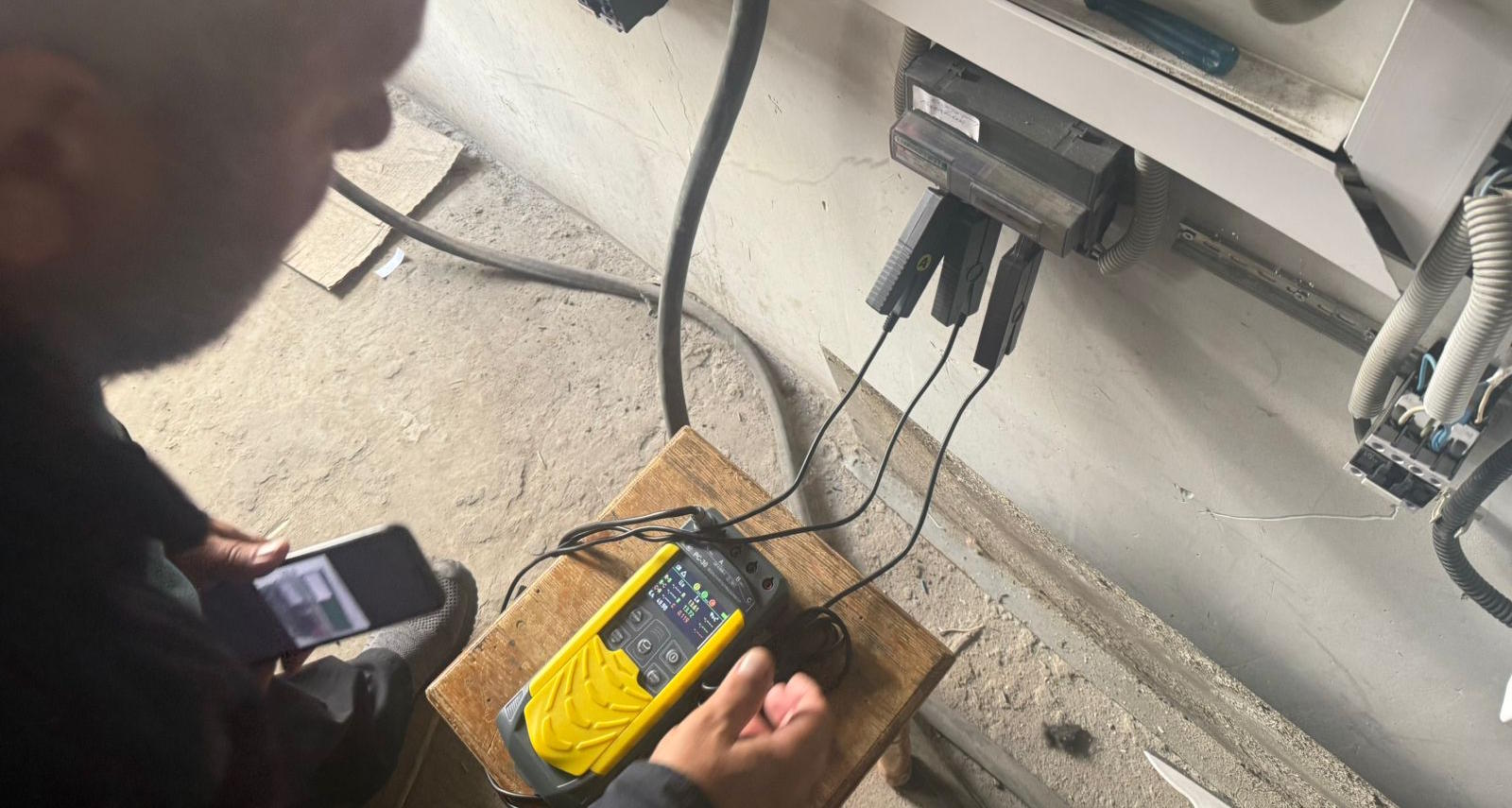

Оборудование должно быть совместимым с резервными источниками, такими как дизельные генераторы мощностью 20…50 кВт. Полностью автоматическая работа АВР исключает человеческий фактор — переключение происходит без стороннего вмешательства, с задержкой 0,5…5 сек (зависит от настроек). Чтобы исключить отказы, система АВР должна проходить периодическое тестирование — раз в квартал.
Чтобы понять, какой АВР выбрать, необходимо проанализировать его эксплуатационные характеристики
Этот параметр должен соответствовать или на 15…20% превышать номинальный ток вводного автоматического выключателя. В ассортименте «ЭлектроСборка» есть оборудование на токи от 16 А до 6300 А. Нельзя покупать АВР с токовой нагрузкой «впритык», поскольку подключение мощных потребителей может привести к быстрым повреждениям контактов пускателей.
Система может быть однофазной (220 В) или трёхфазной (380/400 В). Для промышленных объектов и частных домов с трёхфазным вводом крайне важно контролировать не только наличие напряжения, но и асимметрию фаз, а также правильность их чередования.
Настраиваемый параметр, позволяющий избежать ложных срабатываний при «мигании» света. Обычно устанавливается в пределах 0,5…5 сек, после чего уже запускается выполнение алгоритма переключения.
Выбор корпуса зависит от места установки. Для сухих помещений достаточно IP31, для установки на улице или в пыльных цехах — не менее IP54 или IP66.

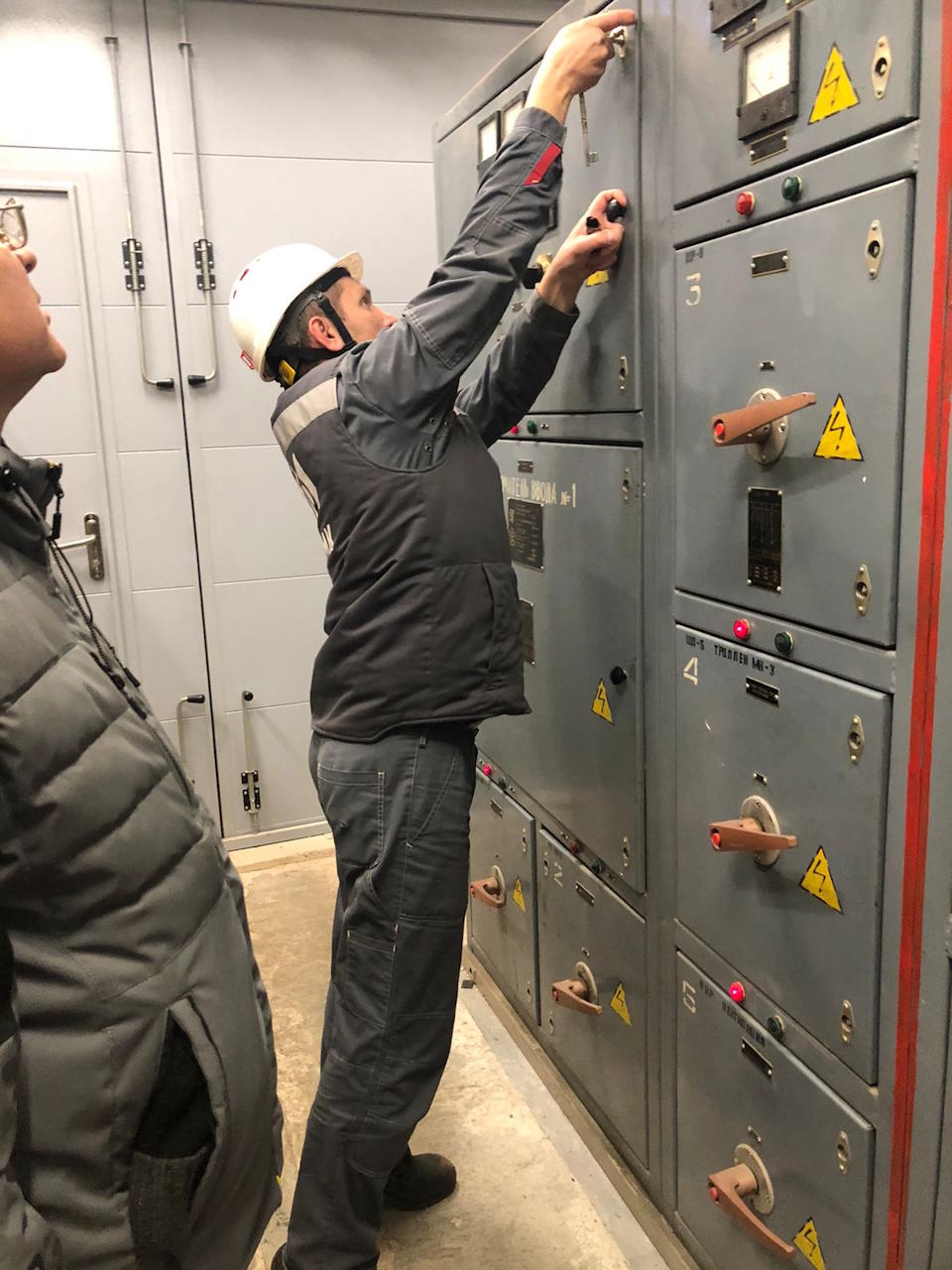

Схема АВР состоит из двух ключевых блоков — логического и исполнительного. Качество комплектующих определяет наработку на отказ, которая у качественных систем составляет не менее 10 000 циклов переключения.
Её основу составляет микропроцессорный контроллер или реле контроля фаз. Контроллеры позволяют гибко настраивать пороги срабатывания по напряжению (например, отключение при падении ниже 180 В или увеличении напряжения выше 250 В). Продвинутые модели поддерживают протоколы передачи данных (Modbus RTU/TCP) для интеграции в систему диспетчеризации здания.
В зависимости от мощности и бюджета проекта, при выборе АВР может выбираться один из трёх вариантов коммутации:
Работа с автономным источником питания накладывает специфические требования к используемой автоматике. Поэтому, выбирая, какой АВР выбрать для генератора, кроме перечисленных выше параметров, нужно учитывать время, необходимое для прогрева двигателя.
В отличие от переключения между двумя сетевыми вводами, где энергия доступна мгновенно, алгоритм работы с ДГУ выглядит немного иначе:
Следовательно, контроллер должен иметь функцию управления прогревом и охлаждением (работой на холостом ходу перед остановкой). Кроме этого, желательно наличие встроенного зарядного устройства для АКБ генератора — это станет гарантией того, что аккумулятор всегда будет готов к пуску.
Профессиональный выбор АВР — это баланс между скоростью работы, надёжностью компонентов и стоимостью решения. Для бытовых нужд часто достаточно бюджетных схем на контакторах с релейным управлением. Но, для производственных предприятий и коммерческих объектов, где минута простоя без электричества стоит сотни тысяч рублей, целесообразно использовать интеллектуальные системы на базе моторизированных переключателей с полноценным цифровым мониторингом.
