Электробезопасность не менее важна, чем стабильная подача электроэнергии. Устройства защиты от утечки тока и короткого замыкания обязательно устанавливают в щит независимо от его местоположения. Именно эти элементы вовремя разрывают электрическую цепь, снижают риск поломки и возгорания электроприборов или удара током. Сегодня возможны два варианта такой защиты — УЗО или дифавтомат.
Внешне устройства похожи, и функционал их также не слишком отличается. На самом деле, у них разные задачи и возможности. И ответ на вопрос, что лучше — УЗО или дифавтомат — решается индивидуально для каждого случая и с полным пониманием принципов работы приборов, их преимуществ и недостатков.
УЗО (устройство защитного отключения) необходимо для блокировки электропитания при утечке тока. Принцип его работы основан на замере токов, поступающих на объект с электростанции по «фазе», и идущих обратно по «нулю», а также разницы значений. Если она выше допустимой, УЗО сразу же разрывает электрическую цепь. В то же время устройство защитного отключения минимизирует последствия утечки тока, но остается уязвимым перед ней, поэтому защитить нужно и его. Для этого перед ним устанавливают вводной автомат защиты.
Автоматом называют выключатель, который ставят на линию. Он работает по допустимому номиналу тока. Если он превышен по какой-либо причине — короткого замыкания, повреждения изоляции проводки или избыточной нагрузки — автомат сразу отключает линию. Таким образом, УЗО обязательно ставят в комплекте с автоматом, поскольку они решают разные задачи в рамках защиты: автомат предотвращает последствия замыкания, устройство защитного отключения — утечки тока.
При выборе устройства важно не только понимать, что это — УЗО, и как оно работает, но и какой именно номинал подойдет для определенного объекта. Наиболее распространены УЗО с номиналом пропускной способности 10А, 16А, 25А, 32А, 40А и током утечки 10 мА, 30 мА, 100 мА и 300 мА.
Устройства защитного подключения востребованы в следующих случаях:
При установке необходимо хорошо понимать схему подключения УЗО и автомата, поэтому такие работы должны проводить только профессиональные электрики.

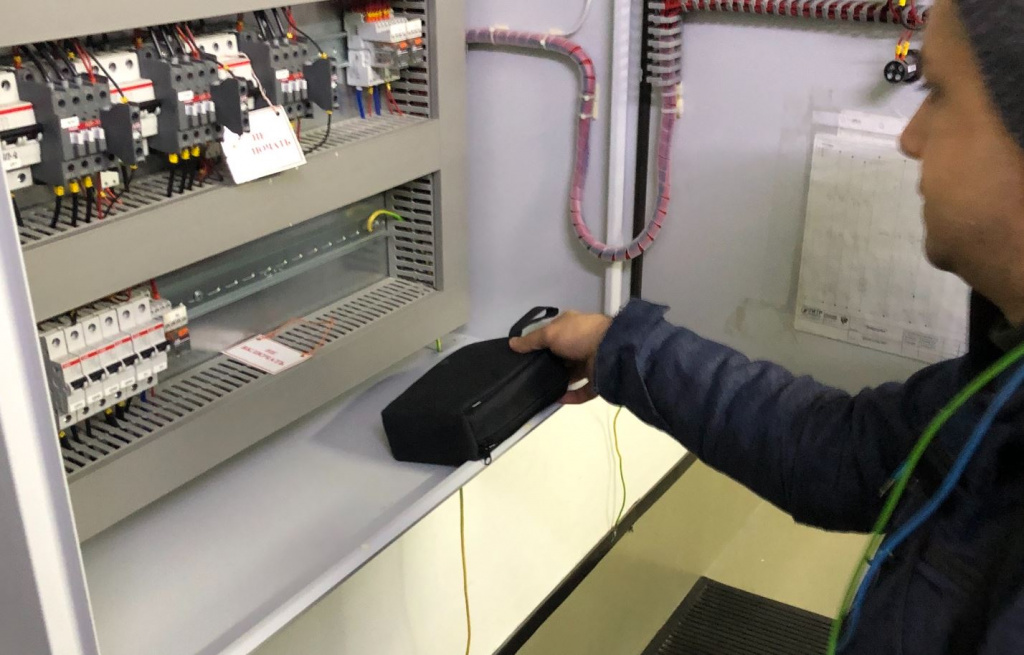

Профессиональное название дифавтомата — дифференциальный автомат или автоматический выключатель дифференциального тока (АВДТ). Устройство заменяет связку УЗО-автомат целиком и защищает и от утечек тока, и от сверхтоков, и от короткого замыкания, и от перегрузок, вызванных подключением слишком большого количества приборов. Эта функциональность и есть ответ на вопрос, чем отличается УЗО от дифавтомата.
Наиболее распространенные варианты использования дифавтоматов:
Кроме того, АВДТ часто применяют как стандартное решение в новых домах и квартирах.
Разница УЗО и дифавтомата становится понятной, если разъяснить устройство и назначение обоих приборов. Для большей наглядности основные различия приведены в таблице ниже.
| Параметр | УЗО | Дифференциальный автомат |
|---|---|---|
| Защита от утечки | Да | Да |
| Защита от короткого замыкания | Нет | Да |
| Защита от перегрузки | Нет | Да |
| Номинал | 10А, 16А, 25А, 32А, 40А и выше | 6А, 10А, 16А, 20А, 25А, 32А, 40А и выше |
| Комплектность при установке | УЗО + автомат | Только сам АВДТ |
| Компактность | Ниже | Выше |
| Общая стоимость установки на квартиру | 10-25 тысяч рублей | 20-45 тысяч рублей |
Выбирая, ставить ли в щиток УЗО или дифавтомат, учитывают особенности линий, количество и особенности установленных электроприборов, а также удобство обслуживания. Устройства защитного отключения чаще становятся оптимальным решением для следующих объектов:
Эти ситуации уже отвечают на вопрос, когда ставить УЗО разумнее всего. Однако способ защиты выбирается под каждый отдельный объект. Именно поэтому устройства защитного отключения по-прежнему можно увидеть и в офисных, и в коммерческих зданиях и помещениях.
Если понять, что это — дифавтомат, и как он работает, становится очевидным, где он становится более рациональным решением по сравнению с УЗО.
Одно из основных преимуществ автоматического выключателя дифференциального тока — компактность. Благодаря этому он незаменим, если места в щите совсем мало. К тому же ставить автомат в этом случае не нужно, так что вся защита помещается в компактном боксе на 12-24 модуля. Если щит на объекте уже установлен, и заменить его невозможно, дифавтоматы — практически безальтернативное решение для защиты от утечек тока и короткого замыкания.
Дифавтомат также часто выбирают, если защитить электрику необходимо в кратчайшие сроки. Электрику подключает только один прибор, поэтому количество соединений меньше — как и вероятность ошибок или путаницы при проведении работ.
Еще один ответ на вопрос, зачем нужен дифавтомат — улучшенная защита от сверхтоков. Избыточные токи чаще всего возникают при коротком замыкании и могут расти до срабатывания автомата или сгорания провода. АВДТ улавливает критические значения и отключает электричество, предотвращая повреждения проводки. Точно также он срабатывает и при ошибочном подключении прибора, мощность которого не способен выдержать автомат. УЗО в этом случае окажется бессильным перед воздействием на кабель, однако дифавтомат того же номинала значительно снизит риск возгорания.

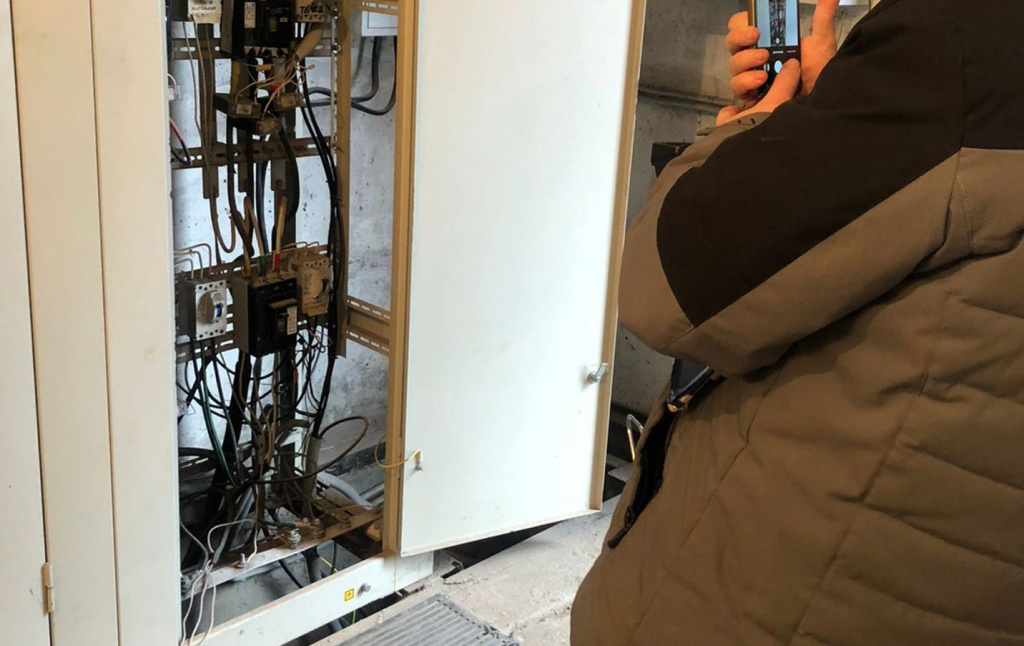

Определяя, что лучше — УЗО или дифавтомат — потребители обычно ориентируются на цену. Однако подсчет расходов по одному прибору не даст объективной картины. Окончательная стоимость защиты складывается из следующих составляющих:
Если учесть все статьи расходов, становится понятно, что дешевле — УЗО или дифавтомат. И все же руководствоваться только расценками не стоит: надежность и соответствие защиты особенностям электросети всегда в приоритете.
Ремонтопригодность — еще один аспект, помогающий понять, чем отличается УЗО от дифавтомата. Восстановление и замена устройств защитного подключения обычно дешевле. С АВДТ все несколько сложнее: при выходе из строя выключатель чаще всего меняют целиком. К тому же определить его поломку обычно труднее. Таким образом, УЗО может прослужить дольше именно из-за возможности устранить небольшие неисправности защиты без трат на обновление оборудования.
Наиболее распространенный промах при выборе УЗО или дифавтомата — неверно выбранный номинал. Так, если у устройства защитного отключения он ниже, чем у самой линии или автомата, система будет работать некорректно. Для таких случаев характерны частые ложные срабатывания защиты или отсутствие реакции на утечку тока либо замыкание. Это значительно снижает уровень безопасности и может привести к поломкам техники.
Еще одна частая ошибка при выборе УЗО — неподходящая селективность. Если вышестоящие и нижестоящие УЗО одинаковы или не имеют достаточного расхождения по номиналу и чувствительности, защита не реагирует на утечку тока должным образом. В результате отключается не только поврежденный участок, но и исправные линии. При правильной селективности УЗО вводные и групповые устройства на порядок отличаются по номиналу.
УЗО или дифавтомат — выбор зависит от условий установки и потребностей конкретного объекта. Если необходимы гибкость, экономичность и ремонтопригодность, логичнее выбрать устройство защитного отключения. Если в приоритете компактность, многозадачность и скорость монтажа, АВДТ становится оптимален. Однако окончательное решение должны принимать профессиональные электрики, знакомые со всеми особенностями электроснабжения здания, а также правилами установки защиты и сборки электрощита.
